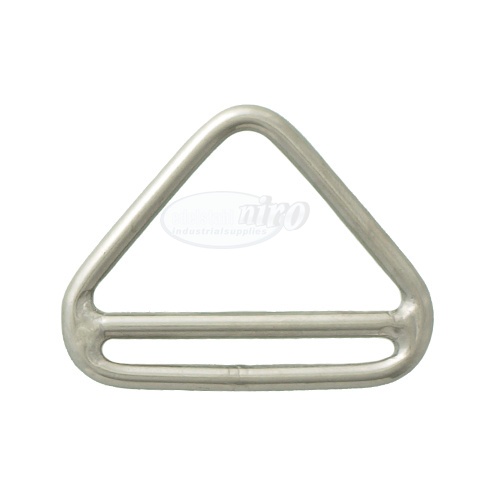

Triangel, gleichschenklig 6mm x 50mm.
Die Enden des Biegerohlings wurden auf Stoß geschweißt.
Komponente aus rostfreiem Edelstahl.
Industriefinish/Hochglänzend
| Abmessungen: | | L1 | = | 45mm (Schenkelmaß innen) | | L2 | = | 50mm (Schenkelmaß innen) | | L3 | = | 45mm (Schenkelmaß innen) | | H1 | = | 44mm (innere Höhe) | | H2 | = | 56mm (äußere Höhe) | | DS | = | 6mm (Drahtstärke) | | B1 | = | 64mm (Breite) | | L4 | = | 35mm (Schenkelmaß ab Steg) | | L5 | = | 42mm (Breite-Steg) | | L6 | = | 35mm (Schenkelmaß ab Steg) | | H3 | = | 10mm (lichte Höhe unten) | | H4 | = | 31mm (lichte Höhe oben) | | D1 | = | 3mm (Drahtstärke Steg) |
(Die Maßhaltigkeit kann herstellungsbedingt geringfügig variieren)
Material:
AISI316 / WNr. 1.4401 (X5CrNiMo17-12-2) - V4A
Triangel-mit Steg (auch Deltaringe genannt) werden universell eingesetzt: als Lastteiler, Zugelement oder Bindeglied zwischen Ketten, Seilen oder Gurten.
|
