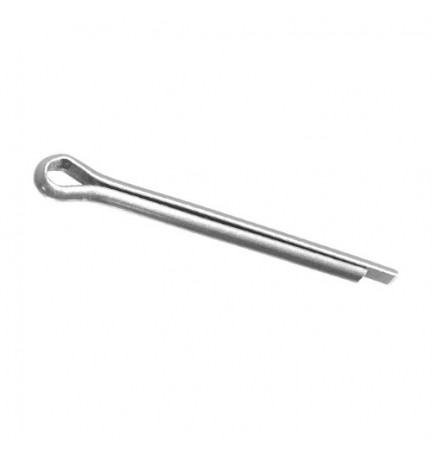

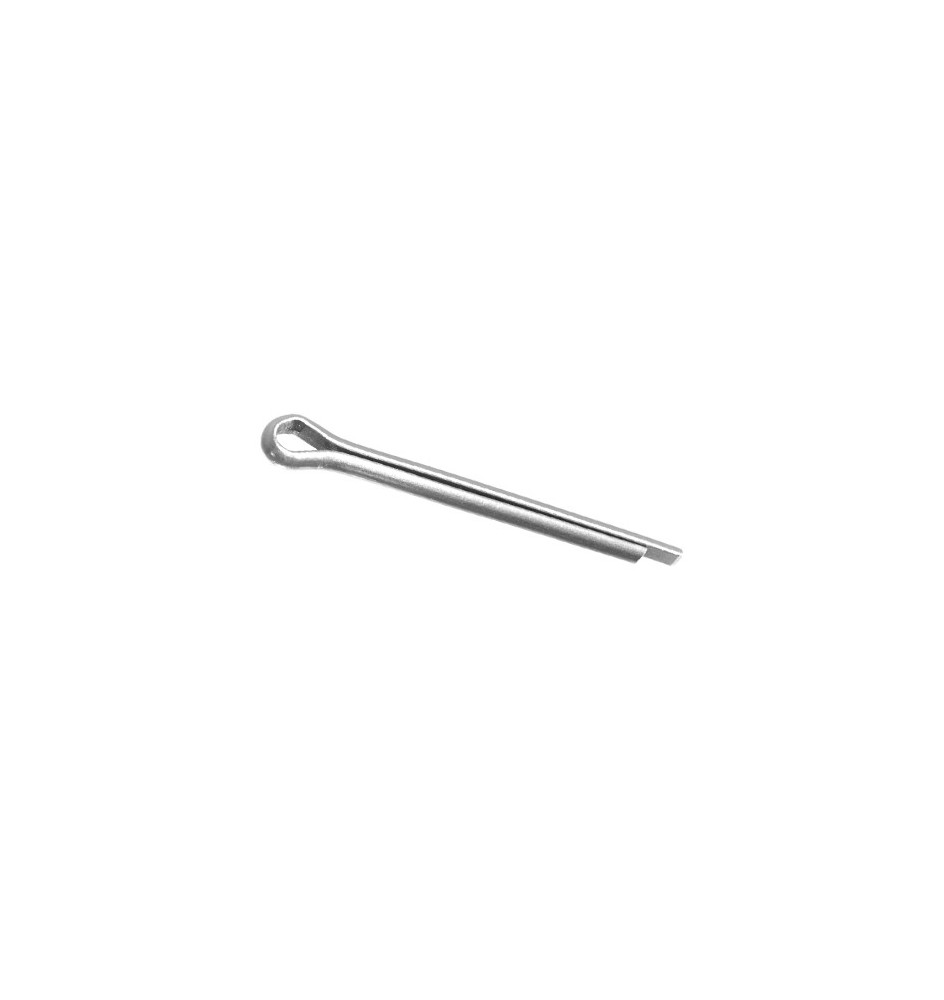

Sicherungssplint Din 94 A4 2,5x22

Der Sicherungs-Splint aus Edelstahl A4 wird nach DIN 94 (bzw. EN ISO 1234) gefertigt und dient als mechanische Sicherung gegen das selbstständige Lösen von Schrauben, Muttern oder Bolzen. Das Bauteil besteht aus einem halbrunden Draht, der in der Mitte gefaltet ist und zwei lange Schenkel bildet. Diese Bauform ermöglicht einfaches Einführen und sicheres Fixieren.

Die Funktionsweise beruht auf folgendem Prinzip: Der Splint wird durch eine quer verlaufende Bohrung in einem Bolzen oder Schraubengewinde gesteckt. Anschließend werden die beiden Schenkel auseinandergebogen – üblicherweise einer gerade und der andere um 90° oder mehr um das Bauteil herum. Dadurch entsteht eine formschlüssige Blockierung, die ein Herausdrehen oder Herauslösen verhindert, selbst bei starken Vibrationen oder dynamischen Belastungen.

Der primäre Einsatzzweck liegt in der Absicherung von Kronenmuttern (Sechskantmuttern mit Schlitzbohrungen), die auf Bolzen mit Splintloch sitzen. Weitere typische Anwendungen finden sich bei Gabelzapfen, Achsbolzen, Scharnierverbindungen und Steckbolzen, wo eine lösbare, aber vibrationssichere Fixierung benötigt wird.

Beispiele für Anwendungsfälle:

• Sicherung von Kronenmuttern an Lenk- und Spurstangen im Fahrzeug- und Maschinenbau
• Fixierung von Bolzen in Landmaschinen und Anhängerkupplungen
• Absicherung von Riggschrauben und Beschlägen im Boots- und Yachtbau, wo Salzwasserbeständigkeit entscheidend ist
• Verwendung in chemischen Anlagen oder Offshore-Konstruktionen, bei denen hohe Korrosionsbeständigkeit gefordert wird

Durch das Material Edelstahl A4 bleibt die Funktionssicherheit auch unter aggressiven Umgebungsbedingungen langfristig erhalten. Der Splint lässt sich bei Bedarf mit geeignetem Werkzeug wieder entfernen, ohne dass das gesicherte Bauteil beschädigt wird.
